Per i produttori di estrusioni architettoniche in alluminio, componenti automobilistici, hardware metallico e parti industriali, la linea di pretrattamento è la spina dorsale di un processo di verniciatura a polvere di alta qualità e la giusta dimensione non è negoziabile. Una linea di pretrattamento troppo piccola causa colli di bottiglia nella produzione, lavorazioni affrettate e scarsa adesione del rivestimento; uno troppo grande spreca spazio, energia e costi operativi.
Guangdong Guanghe Coating Equipment Co., Ltd. (Guanghe), azienda nazionale high-tech da 17 anni, pioniera cinese dei sistemi di verniciatura a polvere antideflagranti e produttore leader di apparecchiature per la verniciatura a polvere con esportazioni in oltre 100 paesi, progetta linee di pretrattamento personalizzate per fabbriche di tutte le dimensioni, dalle piccole officine ai centri di produzione su larga scala, a cui si affidano BYD, GREE, 广亚铝材 e Honda. Questa guida spiega come calcolare la dimensione perfetta della linea di pretrattamento per la tua fabbrica, in linea con il volume di produzione, le specifiche del pezzo e gli obiettivi di crescita a lungo termine, integrandosi perfettamente con la linea di verniciatura a polvere e la cabina di verniciatura a polvere.
1、Perché è importante ottenere la giusta dimensione della linea di pretrattamento

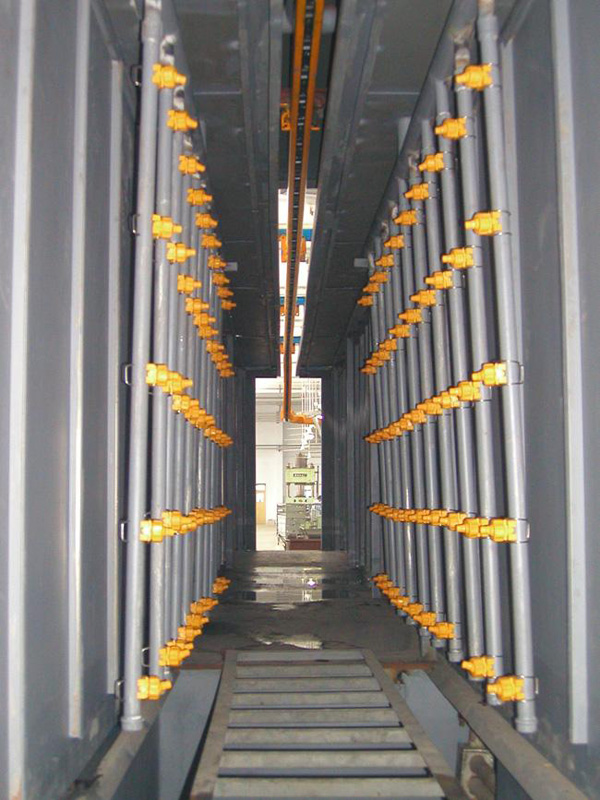

Il pretrattamento (sgrassaggio, risciacquo, passivazione, asciugatura) rimuove i contaminanti dalle superfici metalliche per garantire l'adesione del rivestimento in polvere e una durata a lungo termine, e il processo richiede tempo e spazio sufficienti per ogni fase. Una linea di dimensioni errate crea problemi a cascata per l'intero flusso di lavoro di produzione:
- Piccoli rischi di linea: una lavorazione affrettata porta a uno sgrassaggio/passivazione incompleto, causando distacco e scheggiatura del rivestimento e un tasso di rilavorazione superiore al 10% (il massimo drenaggio di produttività del settore). I colli di bottiglia nel pretrattamento rallentano l’intera linea di verniciatura a polvere verticale o il sistema di rivestimento orizzontale, riducendo la produzione giornaliera del 30–50%.
- Rischi di linea di grandi dimensioni: una capacità eccessiva spreca spazio prezioso in fabbrica (fondamentale per le officine di piccole e medie dimensioni) e aumenta i costi energetici: serbatoi ed essiccatori più grandi utilizzano il 20-40% in più di elettricità e acqua, anche a capacità parziale. Le linee sovradimensionate aggiungono inoltre investimenti iniziali non necessari, senza alcun ROI per lo spazio inutilizzato.
- Coerenza della qualità: le giuste dimensioni garantiscono una lavorazione uniforme per ogni pezzo, siano essi profili di alluminio architettonici da 3-12 m o piccoli componenti hardware, rispettando gli standard di conformità AAMA 2604/2605, ISO 12944 e EU REACH per l'esportazione.
In Guanghe, ogni linea di pretrattamento è progettata per soddisfare le vostre esatte esigenze di produzione: nessuna soluzione valida per tutti, solo un design di precisione per la massima efficienza e qualità.
2、Fattori chiave per determinare la dimensione della linea di pretrattamento
Calcolare la giusta dimensione della linea di pretrattamento non è solo una questione di “metri quadrati di fabbrica”: è un processo basato sui dati basato su 6 fattori critici di produzione e pezzo. Questi sono gli stessi parametri utilizzati dai nostri ingegneri per progettare sistemi di pretrattamento personalizzati di profili in alluminio per clienti globali e si applicano a tutte le applicazioni di rivestimento dei metalli (alluminio, acciaio, ferro, ottone).
UN. Volume di produzione giornaliero/mensile
L'output produttivo è il fondamento del dimensionamento della linea di pretrattamento: il numero di parti elaborate al giorno determina la capacità di produzione della linea (misurata in parti/ora o metri/ora per profili lunghi).
- Basso volume (≤500 parti/giorno / ≤1.000 m di profili): piccole officine, officine di fabbricazione personalizzata o startup che producono piccolo hardware, parti metalliche personalizzate o profili di alluminio corti (≤3 m). Una linea di pretrattamento batch compatta (manuale o semiautomatica) è l'ideale, con piccoli serbatoi e un essiccatore compatto per adattarsi a una superficie inferiore a 50㎡.
- Volume medio (500–2.000 parti/giorno / 1.000–5.000 m di profili): fabbriche di medie dimensioni che producono accessori architettonici in alluminio, parti automobilistiche o profili di media lunghezza (3–8 m). Una linea di pretrattamento continuo semiautomatica bilancia produttività e spazio, con serbatoi modulari e un essiccatore di media capacità per una perfetta integrazione con le linee di verniciatura a polvere orizzontali.
- Grandi volumi (≥2.000 parti/giorno / ≥5.000 m di profili): produttori su larga scala che producono estrusioni di alluminio architettoniche da 3-12 m, componenti per facciate continue o parti automobilistiche in grandi volumi per l'esportazione. È necessaria una linea di pretrattamento continua automatica (verticale o orizzontale), con serbatoi di grande capacità, trasportatori ad alta velocità ed essiccatori industriali, progettati per sincronizzarsi con le linee di verniciatura a polvere verticali per la lavorazione di profili lunghi.
Suggerimento Guanghe: dimensiona sempre per una crescita futura del 10–20%: le nostre linee di pretrattamento modulari ti consentono di aggiungere serbatoi o estendere i trasportatori man mano che il volume di produzione aumenta, evitando costose sostituzioni complete.
B. Dimensioni del pezzo (lunghezza, larghezza, altezza)
Le dimensioni dei vostri pezzi, in particolare dei profili architettonici in alluminio lunghi, determinano la lunghezza del trasportatore della linea di pretrattamento, le dimensioni del serbatoio e le dimensioni dell'essiccatore. Questo è il fattore più critico per i produttori di estrusi di alluminio da 3-12 m, l'obiettivo principale della progettazione della linea di pretrattamento di Guanghe.
- Pezzi lunghi (profili in alluminio/componenti per facciate da 3 a 12 m): richiedono una linea di pretrattamento verticale (specialità di Guanghe) con serbatoi alti e trasportatori verticali per evitare di piegare o graffiare i profili lunghi; linee orizzontali per spazi di scarto di queste dimensioni (una linea orizzontale di 12 m richiede oltre 15 metri di lunghezza in fabbrica). Le nostre linee di pretrattamento verticali gestiscono profili da 3 a 12 m con precisione, con velocità di trasporto regolabili (0,3–6 m/min) per tempi di lavorazione ottimali.
- Pezzi di medie dimensioni (parti da 1 a 3 m/componenti hardware/automobilistici): una linea di pretrattamento orizzontale è l'ideale, con serbatoi e trasportatori di dimensioni standard che si adattano alla maggior parte dei layout di fabbrica. Le linee orizzontali di Guanghe sono modulari, quindi è possibile regolare la lunghezza/larghezza del serbatoio per parti di forma irregolare (ad esempio, componenti di macchinari industriali di grandi dimensioni).
- Pezzi di piccole dimensioni (parti hardware/elettroniche ≤1 m): una linea di pretrattamento batch con piccoli serbatoi o lavorazione a cestello è efficiente, poiché consente di risparmiare spazio e ridurre il consumo di acqua/energia. Per le piccole parti in grandi volumi offriamo linee continue compatte con trasportatori stretti per la lavorazione automatizzata.
C. Requisiti relativi al materiale e al rivestimento del pezzo
Diversi materiali metallici e standard di rivestimento richiedono diverse fasi di pretrattamento: più fasi significano una linea più lunga (ad esempio, l'alluminio necessita di una passivazione priva di cromati per la conformità all'esportazione, mentre l'acciaio necessita di fosfatazione per la resistenza alla corrosione). Il numero di fasi influisce direttamente sulla dimensione e sul layout della linea:
- Pretrattamento di base (3-4 fasi: sgrassaggio → risciacquo → asciugatura): per parti in acciaio a bassa richiesta o hardware metallico per uso interno, ideale per piccole linee compatte, spazio minimo.
- Pretrattamento standard (5-6 fasi: sgrassaggio → risciacquo → decapaggio → risciacquo → passivazione → asciugatura): per profili in alluminio architettonici (6063/6061) e parti automobilistiche, soddisfa gli standard AAMA 2604, la configurazione più comune per le linee di medie dimensioni di Guanghe.
- Pretrattamento Premium (7+ fasi: Sgrassaggio → Risciacquo → Decapaggio → Risciacquo → Passivazione → Sigillante → Risciacquo → Asciugatura): per parti di esportazione di fascia alta (AAMA 2605, ISO 12944 C5), componenti marini o macchinari industriali pesanti, richiede una linea più lunga con serbatoi aggiuntivi, progettati per la massima resistenza alla corrosione.
D. Spazio e layout della fabbrica
Lo spazio disponibile sul pavimento (lunghezza, larghezza, altezza del soffitto) e il layout esistente della fabbrica, compreso l'accesso ai trasportatori, i collegamenti idrici/elettrici e l'integrazione con le apparecchiature di verniciatura a polvere esistenti, determinano se è fattibile una linea di pretrattamento verticale, orizzontale o compatta.
- Spazio limitato (≤100㎡): le linee di pretrattamento verticali (per profili lunghi) o linee orizzontali a lotti compatti (per parti piccole/medie) sono le uniche opzioni: le linee verticali di Guanghe utilizzano il 60% di spazio in meno rispetto alle linee orizzontali per profili da 3-12 m.
- Ampio spazio a pavimento (≥200㎡): sono possibili linee di pretrattamento continue orizzontali a tutta lunghezza o linee integrate personalizzate (pretrattamento + verniciatura a polvere + indurimento), con spazio per fasi aggiuntive (ad esempio sigillante) e trasportatori ad alta velocità.
- Considerazione sull'altezza del soffitto: le linee di pretrattamento verticali richiedono un'altezza del soffitto di 4-12 m (lunghezza corrispondente al profilo): gli ingegneri di Guanghe effettuano misurazioni in fabbrica in loco per garantire l'adattamento perfetto, una parte fondamentale delle nostre soluzioni di apparecchiature personalizzate.
e. Livello di automazione (Manuale/Semiautomatico/Automatico)
Il livello di automazione della linea di pretrattamento incide sulle sue dimensioni, sui costi e sui requisiti di manodopera: le linee automatizzate hanno trasportatori e sistemi di controllo più grandi ma riducono la manodopera manuale, mentre le linee manuali sono compatte ed economiche per le piccole fabbriche.
- Manuale: linee di lotti di piccole dimensioni con serbatoi/trasportatori manuali: superficie ≤50㎡, ideali per startup con capitale limitato.
- Semiautomatico: linee orizzontali modulari con trasportatori automatizzati e riempimento manuale dei serbatoi: superficie di 50-150 ㎡, perfetta per fabbriche di medie dimensioni in crescita.
- Automatico: linee completamente verticali/orizzontali con trasportatori controllati da PLC, dosaggio automatico di prodotti chimici ed asciugatura integrata: oltre 150 ㎡ di superficie, per produttori di esportazione su larga scala (le linee automatiche di Guanghe utilizzano parti principali Mitsubishi/Siemens per un funzionamento affidabile 24 ore su 24, 7 giorni su 7).
F. Integrazione con apparecchiature di verniciatura a polvere esistenti
La linea di pretrattamento deve funzionare perfettamente con la pistola di verniciatura a polvere, la cabina di verniciatura a polvere, il forno di polimerizzazione e il sistema di trasporto esistenti: il disallineamento causa ritardi di produzione e uno scarso trasferimento delle parti. Presso Guanghe, tutte le nostre linee di pretrattamento sono pre-testate per integrarsi con la nostra gamma completa di apparecchiature di verniciatura a polvere, nonché con sistemi di terze parti:
- Le linee di pretrattamento verticali si sincronizzano con le linee di verniciatura a polvere verticali per profili in alluminio da 3-12 m, con velocità di trasporto corrispondenti per evitare colli di bottiglia.
- Le linee di pretrattamento orizzontali si integrano con cabine di verniciatura a polvere crossdraft/downdraft e linee di rivestimento orizzontali, con trasferimento fluido delle parti per ridurre al minimo i graffi.
- Tutte le linee includono fasi di asciugatura compatibili per garantire che le parti siano asciutte al 100% prima del rivestimento, eliminando le bolle di umidità (una delle principali cause di difetti del rivestimento).
3、Come calcolare la dimensione esatta della linea di pretrattamento (una formula semplice)
Utilizzando i 6 fattori sopra riportati, è possibile calcolare la dimensione di base della linea di pretrattamento: gli ingegneri di Guanghe utilizzano una versione più dettagliata di questa formula per i progetti personalizzati, ma è perfetta per i proprietari degli stabilimenti per stimare le proprie esigenze:
Lunghezza della linea di pretrattamento (m) = (Numero di stadi × Lunghezza del serbatoio) + Zone di ingresso/uscita del trasportatore + Lunghezza dell'essiccatore
- Lunghezza vasca: corrisponde al pezzo da lavorare più lungo (ad esempio, profilo da 12 m = serbatoio da 12 m per linee verticali; parte da 3 m = serbatoio da 3 m per linee orizzontali).
- Numero di livelli: 3–4 (base) → 5–6 (standard) → 7+ (premium).
- Zone di ingresso/uscita del trasportatore: 1–2 m ciascuna (per carico/scarico parti).
- Lunghezza essiccatore: 2–8 m (in base al volume di produzione: essiccatori più lunghi per trasportatori ad alta velocità).
Esempio: una linea di pretrattamento standard a 6 stadi per profili in alluminio da 6 m = (6 × 6) + 1 + 1 + 4 = linea orizzontale da 42 m (o una linea verticale da 6 m che utilizza solo 10㎡ di spazio: il vantaggio del design verticale di Guanghe).
Per un calcolo preciso, Guanghe offre misurazioni gratuite in fabbrica e servizi di progettazione personalizzata in 3 giorni: i nostri ingegneri valutano la produzione, i pezzi e il layout per creare una linea di pretrattamento perfettamente dimensionata per le vostre esigenze.
4、Opzioni di dimensionamento della linea di pretrattamento di Guanghe (per ogni fabbrica)
In qualità di fornitore unico di apparecchiature per la verniciatura a polvere, Guanghe offre 3 dimensioni principali di linee di pretrattamento, tutte personalizzabili, progettate per diverse scale di fabbrica, tipi di pezzi e obiettivi di produzione. Ogni linea è certificata ISO9001/CE, con design a risparmio energetico, opzioni antideflagranti per ambienti pericolosi e supporto post-vendita globale.
UN. Linea di pretrattamento batch compatta (piccole fabbriche/startup)
- Ideale per: volume ridotto (≤500 parti/giorno), pezzi piccoli (≤3 m), spazio limitato (≤50㎡), funzionamento manuale/semiautomatico.
- Specifiche principali: 3–4 fasi di lavorazione, piccoli serbatoi (1–3 m), essiccatore compatto, lavorazione manuale con trasportatore/cestello.
- Vantaggi di Guanghe: investimento iniziale basso, installazione rapida (1-2 settimane), design ad alta efficienza energetica (riduce il consumo di acqua/elettricità del 20%) e facile aggiornamento a semiautomatico man mano che la produzione aumenta.
B. Linea di pretrattamento orizzontale semiautomatica (fabbriche di medie dimensioni)
- Ideale per: volume medio (500–2.000 parti/giorno), pezzi medi (1–8 m), superficie di 50–150㎡, funzionamento semiautomatico.
- Specifiche principali: 5-6 fasi di lavorazione, serbatoi modulari (3-8 m), essiccatore di media capacità, trasportatori controllati da PLC, dosaggio automatico di prodotti chimici (opzionale).
- Vantaggi di Guanghe: bilancia produttività e spazio, si integra con linee di verniciatura a polvere orizzontali, consistenza di lavorazione del 95% e design modulare per componenti aggiuntivi di fase (ad esempio sigillante per parti di esportazione).
